如何將cad圖紙導入revit？revit是一款建筑必備的建模軟件，想要將CAD圖紙在revit中打開的話實際上操作起來并不難，首先打開CAD圖對我們需要導入Revit的圖紙就行一個簡單的處理，選中要導出的圖形。。。具體該如何操作讓winwin7小編在本文中給大家分享介紹下Revit導入CAD圖紙圖文教程。

winwin7推薦：Revit2018破解版|Autodesk Revit2018官方中文版（含激活碼/注冊機）

Revit導入CAD圖紙圖文教程：

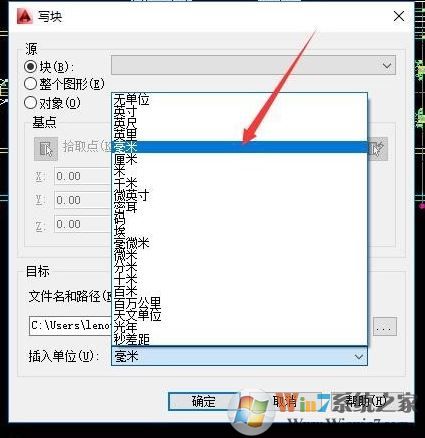

1、打開CAD圖，選中要導出的圖形。在命令行輸入“W”回車，按默認選擇“對象”并選擇保存的路徑，重命名，單位改成毫米，之后點擊確定；

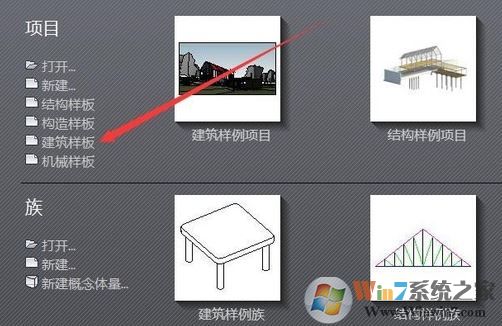

2、打開Revit軟件，新建一個建筑樣板，選擇樓層平面點擊場地，在菜單欄選擇插入點擊鏈接CAD，如圖：

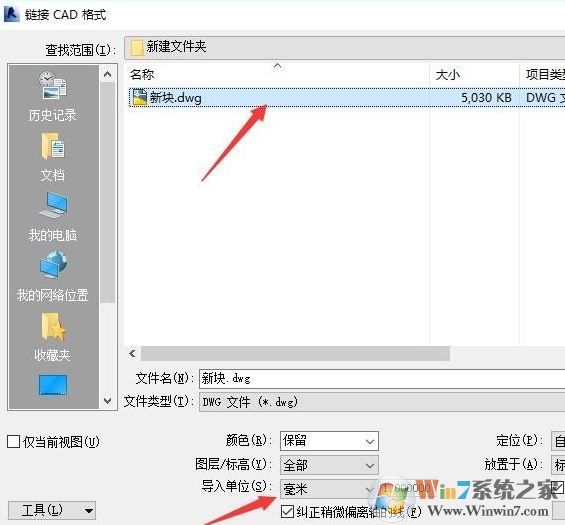

3、選擇我們剛才從CAD中導出的圖，將導入單位改稱為毫米，點擊打開，這樣CAD就導入Revit里面，如圖：

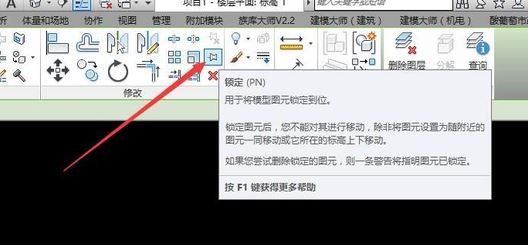

4、導入完成后將圖選中，點擊鎖定按鈕，將導入的圖進行鎖定，防止在畫圖的時候誤操作。


關于如果將CAD圖紙在Revit中打開的操作方法就給大家介紹到這里，有需要的用戶快來試試吧~
